JY25/JHY25系列半閉式高性能雙點壓力機 |
 |
 |
主要特點： |
|

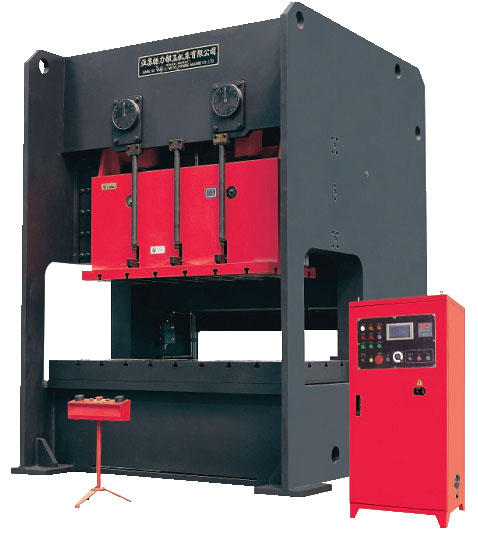

JY25/JHY25系列半閉式高性能雙點壓力機
JHY25采用半閉式機身結構，JY25采用濕式氣動摩擦離合器，JHY25采用進口品牌干式離合器，采用液壓保險器。
■ 鋼板焊接結構機身，C形開口變形為D形開口，具有高強度，高剛度；
■ 雙曲軸逆向旋轉，相互抵消側向力；
■ 組合式濕式多片摩擦離合器；
■ 液壓過載保護裝置；
■ 六面體矩形加長導軌；
■ 電動調模，數字顯示；
■ 上提式氣動平衡缸裝置；
■ 進口雙聯電磁閥；
■ 國際品牌PLC控制；
■ 國際品牌的按鈕、指示燈、交流接觸器、空氣開關等控制件；
■ 可選配氣墊裝置，光電保護裝置，可搭配各種自動化設備；
■ JHY25采用進口品牌干式離合器，行程次數固定，其余與JY25一樣。
壓力機技術參數
|
JY25-80
JHY25-80 |
JY25-110
JHY25-110 |
JY25-160
JHY25-160 |
JY25-200
JHY25-200 |
JY25-250
JHY25-250 |
JY25-315
JHY25-315 |
JY25-400
JHY25-400 |
|
公稱力 |
KN |
800 |
1100 |
1600 |
2000 |
2500 |
3150 |
4000 |
|
公稱力行程 |
mm |
5 |
5 |
6 |
7 |
7 |
8 |
8 |
|
滑塊行程 |
mm |
160 |
180 |
200 |
250 |
280 |
280 |
280 |
|
行程次數 |
固定 |
min |
55 |
50 |
45 |
35 |
30 |
25 |
20 |
|
可變 |
mm |
40-75 |
35-65 |
30-55 |
25-45 |
20-35 |
20-30 |
18-25 |
|
最大裝模高度 |
Mm |
350 |
400 |
450 |
500 |
550 |
550 |
600 |
|
裝模高度調節量 |
Mm |
80 |
90 |
100 |
110 |
120 |
120 |
120 |
|
工作臺板尺寸（前后×左右） |
Mm |
600
1400 |
680
1650 |
760
1850 |
840
2200 |
920
2400 |
940
2500 |
1000
2600 |
|
工作臺板厚度 |
mm |
110 |
130 |
150 |
170 |
180 |
190 |
200 |
|
滑塊底面尺寸（前后×左右） |
mm |
460
1200 |
520
1360 |
580
1500 |
650
1850 |
700
2100 |
700
2100 |
800
2200 |
|
模柄孔尺寸（直徑×深度） |
mm |
3-φ60
60 |
3-φ60
70 |
3-φ60
75 |
3-φ60
85 |
3-φ60
95 |
3-φ60
95 |
3-φ60
95 |
|
立柱間的距離 |
mm |
1300 |
1550 |
1720 |
2020 |
2340 |
2400 |
2580 |
|
側面開孔尺寸（前后） |
mm |
620 |
700 |
780 |
860 |
940 |
960 |
1020 |
|
主電機功率 |
KW |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
外形尺寸（前后×左右×高） |
mm |
2320
1850
3100 |
2440
2320
3260 |
2760
2440
3580 |
2920
2680
3980 |
3170
2980
4320 |
3710
3030
4470 |
3710
3210
4970 |
|
凈重 |
KG |
JY25:13500
JHY25:13000 |
JY25:16500
JHY25:16000 |
JY25:27500
JHY25:27000 |
JY25:31500
JHY25:31000 |
JY25:43500
JHY25:43000 |
JY25:47500
JHY25:47000 |
JY25:56000
JHY25:55500 | |
| |
|
|
