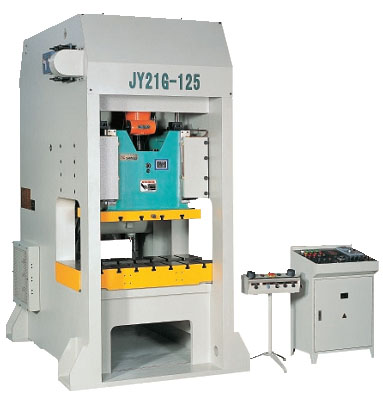

J21G系列高速精密壓力機
■ 組合式干式氣動摩擦離合器；
■ 氣囊式平衡裝置；
■ 進口雙聯電磁閥；
■ 稀油強制循環潤滑系統；
■ 國際品牌PLC控制；
■ 國際品牌的按鈕、指示燈、交流接觸器、空氣開關等控制件；
■ 液壓過載保護裝置；
■ J21G-16~45手動調模，刻度顯示；J21G-63以上電動調模、數碼顯示；
■ 電子凸輪裝置，智能上死點停止及多項安全功能；
■ 可按用戶要求配備與模具配合使用的相關控制接口，可搭配開卷、校平、自動送料裝置，實現壓力機自動化作業，是取代同類進口產品的首選壓力機；
■ 無后綴表示機床采用普通導軌，剛性保險；
■ 后綴為“A”表示機床采用滾柱導軌，剛性保險；
■ 后綴為“B”表示機床采用滾柱導軌，液壓保險。
壓力機技術參數
|
J21G-16
J21G-16A |
J21G-25
J21G-25A
J21G-25B |
J21G-45
J21G-45A
J21G-45B |
J21G-63
J21G-63A
J21G-63B |
J21G-80
J21G-80A
J21G-80B |
|
公稱力 |
KN |
160 |
250 |
450 |
630 |
800 |
|
公稱力行程 |
Mm |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
|
滑塊行程 |
Mm |
20 |
25 |
30 |
35 |
30 |
30 |
30 |
30 |
|
行程次數 |
min |
200-500 |
200-400 |
200-300 |
200-400 |
200-350 |
200-250 |
200-250 |
|
最大裝模高度 |
Mm |
190 |
230 |
250 |
260 |
320 |
|
裝模高度調節量 |
Mm |
45 |
50 |
50 |
60 |
60 |
|
滑塊中心至機身距離 |
Mm |
170 |
210 |
250 |
300 |
300 |
|
工作臺板尺寸（前后×左右） |
Mm |
320
480 |
400
700 |
480
820 |
570
850 |
570
1000 |
|
機身工作臺孔尺寸（前后×左右） |
Mm |
100
220 |
100
300 |
170
320 |
160
300 |
170
420 |
|
工作臺板厚度 |
Mm |
60 |
70 |
90 |
100 |
140 |
|
滑塊底面尺寸（前后×左右） |
Mm |
180
200 |
210
250 |
280
400 |
400
480 |
420
560 |
|
模柄孔尺寸（直徑×深度） |
Mm |
φ40
60 |
φ40
70 |
φ40
75 |
φ50
80 |
φ50
80 |
|
立柱間的距離 |
Mm |
270 |
410 |
490 |
580 |
660 |
|
電動機功率 |
Kw |
4 |
5.5 |
7.5 |
11 |
15 |
|
外形尺寸（前后×左右×高） |
Mm |
1450
1020
2200 |
1620
1150
2400 |
1735
1300
2540 |
1800
1400
2700 |
1900
1550
2800 |
|
凈重/毛重 |
Kg |
2600 |
3700 |
4800 |
5600 |
6200 | |
