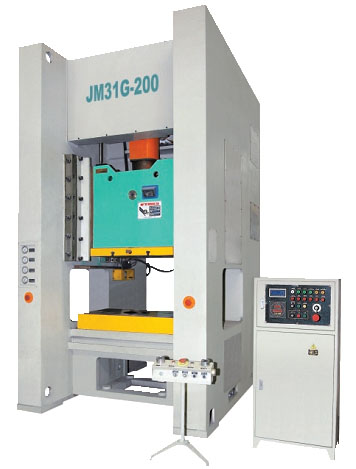

JM31G系列龍門型高速精密壓力機
■ 鋼板焊接和龍門式箱體機身結構,剛度好,變形極小。在高速沖壓和高速進給的情況下,機身沉穩,震動小,確保機床的長期精度; ■ 主傳動采用變頻調速,運動速度平穩; ■ 壓力機的主軸采用高精度大承載滾動軸承,保證了壓力機的傳動精度,減少了壓力機的總間隙和熱影響; ■ 滑塊采用八面滾針導軌,具有導向精度高,精度保持性好,調整方便之特點,從面大大提高了滑塊的運行精度; ■ 滑塊的裝模高度調節采用電動調節,數字顯示模高;操作方便,模高顯示精度達0.1mm,其中JM31G-160/200采用液壓鎖模; ■ 采用液壓超負荷保護裝置,動作靈敏可靠;超負荷后可自動復位,減少停機時間,提高壓力機的利用率; ■ 整機采用稀油強制循環潤滑系統,整機潤滑充分; ■ 采用電子凸輪控制器,該系統由一旋轉變壓器和控制器組成,通過旋轉變壓器對曲軸位置進行實時監測、動態追蹤、全自動計算提前角,使機床準確停于上死點; ■ 采用進口安全雙聯閥,反應速度迅速、準確,保證離合器的可靠控制。
壓力機技術參數
|
JM31G-80 |
JM31G-125 |
JM31G-160 |
JM31G-200 |
|
公稱力 |
KN |
800 |
1250 |
1600 |
2000 |
|
公稱力行程 |
Mm |
2 |
3 |
3 |
3 |
|
滑塊行程 |
Mm |
30 |
30 |
30 |
30 |
|
行程次數 |
min |
160-280 |
160-240 |
160-220 |
150-200 |
|
最大裝模高度 |
Mm |
360 |
400 |
400 |
420 |
|
裝模高度調節量 |
Mm |
50 |
50 |
50 |
50 |
|
工作臺板尺寸(前后×左右) |
Mm |
550 980 |
600 1180
|
700 1380 |
800 1550 |
|
滑塊底面尺寸(前后×左右) |
Mm |
500 950 |
550 1050 |
600 1250 |
650 1450 |
|
立柱間的距離 |
Mm |
1000 |
1200 |
1400 |
1600 |
|
主電機功率 |
Kw |
11 |
18.5 |
22 |
30 |
|
空氣壓力 |
Mm |
0.50 |
0.50 |
0.50 |
0.5 |
|
機床重量 |
Kg |
About9000 |
About11500 |
About15000 |
About19000 | |
