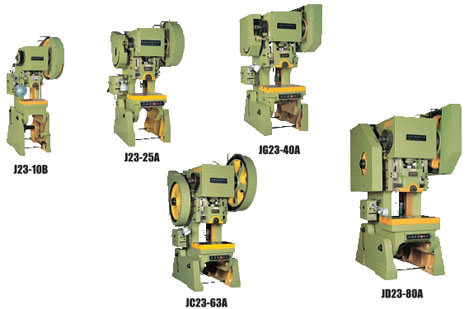

J23系列普通型開式可傾壓力機 |
 |
 |
主要特點: |
J23系列普通型開式可傾壓力機
■ 采用曲軸橫放結構; ■ 剛性轉鍵式離合器; ■ JD23-63A/80A為雙轉鍵結構,能有效克服沖壓時的反彈; ■ 手動調模,刻度顯示; ■ 其中型號中帶有字母“A”的均裝有緊急制動裝置,可以使滑塊急停在0°~135°范圍內,并可配置光電保護器。
壓力機技術參數
|
JC23-6.3 |
J23-10B |
J23-16 |
J23-16B |
J23-25A |
JG23-35A |
|
公稱力 |
KN |
63 |
100 |
160 |
160 |
250 |
350 |
|
公稱力行程 |
mm |
3 |
4 |
5 |
5 |
5 |
5 |
|
滑塊行程 |
Mm |
35 |
60 |
55 |
70 |
80 |
100 |
|
行程次數 |
Min-1 |
170 |
145 |
125 |
125 |
60 |
53 |
|
最大裝模高度 |
Mm |
110 |
130 |
160 |
170 |
180 |
180 |
|
裝模高度調節量 |
mm |
30 |
35 |
45 |
45 |
70 |
75 |
|
滑塊中心至機身距離 |
mm |
110 |
130 |
160 |
170 |
210 |
200 |
|
工作臺板尺寸(前后*左右) |
mm |
200 310 |
240 360 |
300 450 |
320 480 |
400 600 |
380 610 |
|
工作臺板落料孔尺寸(上孔直徑*深度*下孔直徑) |
mm |
Φ60 |
Φ120 20 Φ100 |
Φ100 |
Φ100 |
Φ120 |
Φ130 |
|
工作臺板厚度 |
mm |
40 |
50 |
40 |
60 |
70 |
70 |
|
機身工作臺孔尺寸(直徑*前后*左右) |
mm |
Φ140 110 160 |
Φ130 90 180 |
Φ210 160 240 |
Φ210 160 240 |
Φ180 130 260 |
Φ180 130 290 |
|
滑塊底面尺寸(前后*左右) |
mm |
120 140 |
150 170 |
180 200 |
180 200 |
210 250 |
210 250 |
|
模柄孔尺寸(直徑*深度) |
mm |
Φ30 55 |
Φ30 55 |
Φ40 60 |
Φ40 60 |
Φ40 70 |
Φ40 60 |
|
機身最大可傾角度 |
° |
30° |
25° |
25° |
25° |
25° |
25° |
|
立柱間的距離 |
mm |
150 |
180 |
220 |
220 |
260 |
300 |
|
電動機功率 |
KW |
0.75 |
1.1 |
1.5 |
1.5 |
2.2 |
3 |
|
外型尺寸(前后*左右*高) |
mm |
780 610 1505 |
915 700 1690 |
1150 900 1910 |
1150 900 1910 |
1325 990 2140 |
1490 1080 2200 |
|
凈重 |
kg |
360 |
600 |
1080 |
1080 |
1900 |
2440 |
| |
JG23-40A |
JC23-63A |
JD23-63A |
J23-80A |
JD23-80A |
|
公稱力 |
KN |
400 |
630 |
630 |
800 |
800 |
|
公稱力行程 |
mm |
6 |
8 |
8 |
9 |
9 |
|
滑塊行程 |
Mm |
120 |
120 |
120 |
130 |
130 |
|
行程次數 |
Min-1 |
55 |
50 |
50 |
45 |
45 |
|
最大裝模高度 |
Mm |
220 |
270 |
270 |
290 |
290 |
|
裝模高度調節量 |
mm |
80 |
80 |
80 |
100 |
100 |
|
滑塊中心至機身距離 |
mm |
260 |
260 |
260 |
270 |
300 |
|
工作臺板尺寸(前后*左右) |
mm |
480 710 |
480 710 |
480 710 |
520 860 |
580 860 |
|
工作臺板落料孔尺寸(上孔直徑*深度*下孔直徑) |
mm |
Φ220 25 Φ180 |
Φ200 45 Φ180 |
Φ200 45 Φ180 |
Φ200 45 180 |
Φ200 45 Φ180 |
|
工作臺板厚度 |
mm |
80 |
90 |
90 |
100 |
100 |
|
機身工作臺板尺寸(直徑*前后*左右) |
mm |
Φ200 150 300 |
Φ250 200 340 |
Φ250 200 340 |
Φ250 200 340 |
Φ280 220 380 |
|
滑塊底面尺寸(前后*左右) |
mm |
270 320 |
280 320 |
280 320 |
280 380 |
280 380 |
|
模柄孔尺寸(直徑*深度) |
mm |
Φ50 70 |
Φ50 80 |
Φ50 80 |
Φ60 75 |
Φ60 75 |
|
機身最大可傾角度 |
° |
25° |
25° |
25° |
20° |
20° |
|
立柱間的距離 |
mm |
300 |
350 |
350 |
410 |
410 |
|
電動機功率 |
KW |
4 |
5.5 |
5.5 |
7.5 |
7.5 |
|
外型尺寸(前后*左右*高) |
mm |
1600 1180 2310 |
1810 1350 2640 |
1885 1350 2670 |
1810 1410 2790 |
1990 1410 2945 |
|
凈重 |
kg |
3180 |
4000 |
4970 |
4790 |
5970 | |
| |
|
|
