JF21S系列高性能深頸壓力機 |
 |
 |
主要特點： |

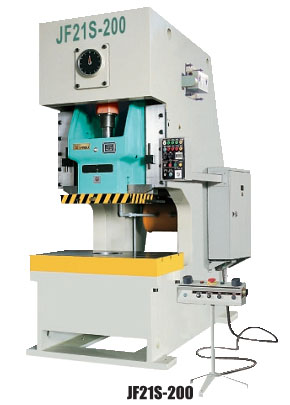

JF21S系列高性能深頸壓力機
■ 鋼板焊接機身，大喉深結構；
■ 組合式干式氣動摩擦離合器、制動器；
■ 齒輪副浸油潤滑；
■ 矩形六面加長導軌；
■ 剛性壓塌式保險器；
■ JF21S-45手動調模，刻度顯示；JF21S-63以上電動調模，數字顯示；
■ 上提式平衡缸裝置；
■ 進口雙聯電磁閥；
■ 電動濃油強制潤滑系統；
■ 國際品牌PLC控制
■ 可選配氣墊裝置，自動送料軸裝置，光電保護裝置，可搭配各種自動化設備；
壓力機技術參數
|
JF21S-45 |
JF21S-63 |
JF21S-80 |
JF21S-110 |
JF21S-125 |
JF21S-160 |
JF21S-200 |
|
公稱力 |
KN |
450 |
630 |
800 |
1100 |
1250 |
1600 |
2000 |
|
公稱力行程 |
Mm |
4 |
4 |
5 |
6 |
6 |
6 |
6 |
|
滑塊行程 |
Mm |
100 |
120 |
140 |
160 |
160 |
160 |
180 |
|
行程次數 |
固定 |
Min-1 |
80 |
70 |
60 |
50 |
50 |
40 |
35 |
|
可變 |
70-90 |
60-80 |
50-70 |
40-60 |
40-60 |
35-50 |
30-40 |
|
最大裝模高度 |
Mm |
270 |
300 |
320 |
350 |
350 |
350 |
390 |
|
裝模高度調節量 |
Mm |
60 |
80 |
80 |
80 |
80 |
110 |
110 |
|
滑塊中心至機身距離 |
Mm |
710 |
760 |
760 |
760 |
760 |
800 |
800 |
|
工作臺板尺寸（前后*左右） |
Mm |
440
810 |
580
900 |
580
1000 |
680
1150 |
680
1150 |
740
1300 |
760
1400 |
|
工作臺板落料孔尺寸（上孔直徑*深度*下孔直徑） |
Mm |
Φ180
30
Φ160 |
Φ200
40
Φ180 |
Φ200
40
Φ180 |
Φ260
50
Φ220 |
Φ260
50
Φ220 |
Φ300
50
Φ260 |
Φ300
50
Φ260 |
|
工作臺板厚度 |
Mm |
110 |
110 |
120 |
140 |
140 |
150 |
160 |
|
機身工作臺板尺寸（直徑*前后*左右） |
Mm |
300
300 |
390
460 |
390
520 |
420
540 |
420
540 |
480
600 |
Φ470 |
|
滑塊底面尺寸（前后*左右） |
Mm |
340
410 |
400
480 |
420
560 |
500
650 |
540
680 |
580
770 |
600
800 |
|
模柄孔尺寸（直徑*深度） |
Mm |
Φ40
60 |
Φ50
80 |
Φ50
80 |
Φ60
80 |
Φ60
80 |
Φ65
85 |
Φ65
90 |
|
立柱間的距離 |
Mm |
550 |
560 |
600 |
760 |
760 |
830 |
810 |
|
電動機功率 |
KW |
5.5 |
5.5 |
7.5 |
11 |
11 |
15 |
15 |
|
外型尺寸（前后*左右*高） |
Mm |
2200
1125
2315 |
2290
1210
2520 |
2290
1280
2850 |
2540
1450
3060 |
2540
1490
3060 |
2840
1630
3210 |
2800
1420
3280 |
|
凈重 |
kg |
5500 |
8100 |
10000 |
11500 |
12280 |
17900 |
18500 | |
| |
|
|
