JZD21系列多連桿開式固定壓力機 |
 |
 |
主要特點： |

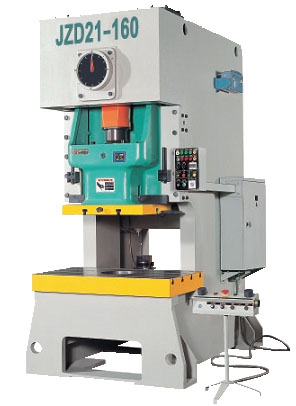

JZD21系列多連桿開式固定壓力機
■ 配備多連桿機構，更適合淺拉伸工序；
■ 鋼板焊接高剛度機身；
■ 組合式濕式多片摩擦離合器；
■ 齒輪副浸油潤滑；
■ 矩形六面加長導軌；
■ 液壓過載保護裝置；
■ 電動調模；
■ 上提式平衡缸裝置
■ 進口雙聯電磁閥；
■ 電動濃油強制潤滑系統；
■ 平衡缸采用手動稀油潤滑系統；
■ 配一組吹件裝置；
■ 電子凸輪控制器；
■ 國際品牌PLC控制；
■ 國際品牌接觸器、按鈕、指示燈；
■ 可選配氣墊裝置，光電保護裝置，可搭配各種自動化設備。
固定壓力機參數表
| |
JZ D21-110 |
JZD 21-125 |
JZD 21-160 |
JZ D21-200 |
|
公稱力 |
kN |
1100 |
1250 |
1600 |
2000 |
|
公稱力行程 |
mm |
6 |
6 |
6 |
6 |
|
滑塊行程 |
mm |
180 |
180 |
200 |
200 |
|
行程次數 |
固定 |
min-1 |
50 |
50 |
40 |
35 |
|
可變Variable |
45-55 |
45-55 |
35-50 |
30-40 |
|
最大裝模高度 |
mm |
360 |
360 |
400 |
450 |
|
裝模高度調節量 |
mm |
80 |
80 |
110 |
110 |
|
滑塊中心至機身距離 |
mm |
350 |
370 |
380 |
390 |
|
工作臺板尺寸（前后×左右） |
mm |
680
1180 |
730
1300 |
740
1300 |
760
1400 |
|
工作臺板厚度 |
mm |
120 |
120 |
150 |
160 |
|
機身工作臺孔尺寸（直徑/前后×左右） |
mm |
400
200 |
400
200 |
φ300
50
φ260 |
φ300
50
φ260 |
|
滑塊底面尺寸（前后×左右） |
mm |
500
625 |
540
725 |
580
770 |
600
800 |
|
模柄孔尺寸（直徑×深度） |
mm |
φ50
70 |
φ50
70 |
φ65
85 |
φ65
90 |
|
立柱間距離 |
mm |
850 |
850 |
850 |
870 |
|
主電動機 |
型號 |
|
YCT225-4A |
YCT225-4A |
YCT225-4B |
YCT250-4A |
|
功率 |
KW |
11 |
11 |
15 |
18.5 |
|
外形尺寸（前后×左右×高） |
mm |
2300
1600
3150 |
2450
1600
3200 |
2280
1540
3240 |
2500
1580
3320 |
|
凈重 |
Kg |
About10300 |
About10800 |
About15220 |
About17650 | |
| |
|
|
