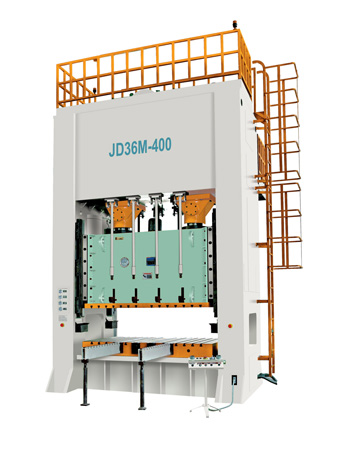

J36M系列整體機身閉式壓力機
■ 整機結構合理，造型美觀，能滿足結構復雜零件的工藝需要；
■ 機身采用整體鋼板焊接結構，具有較高的剛度和強度；
■ 氣動摩擦離合器與制動器；
■ 滑塊導向采用八面直角導軌導向；
■ 液壓過載保護裝置；
■ 進口雙聯電磁閥；
■ 國際品牌PLC控制；
■ 電子凸輪與機械凸輪控制器雙回路控制；
■ 國際品牌的按鈕、指示燈、交流接觸器、空氣開關等控制件；
■ JD36M系列滑塊與主傳動之間采用導柱導套結構，JC36M系列無導柱導套結構；
■ JD36M系列主潤滑采用定時定點定量稀油自動潤滑系統，JC36M系列主潤滑采用定點定量電動濃油潤滑；
■ 可選配：氣墊、快速換模裝置、光電保護裝置。
壓力機技術參數
|
JC36M-250
JD36M-250 |
JC36M-400
JD36M-400 |
JC36M-500
JD36M-500 |
JC36M-630
JD36M-630 |
JC36M-800
JD36M-800 |
|
公稱力 |
kN |
2500 |
4000 |
5000 |
6300 |
8000 |
|
公稱力行程 |
mm |
13 |
13 |
13 |
13 |
13 |
|
滑塊行程 |
mm |
400 |
400 |
500 |
500 |
400 |
|
滑塊行程次數 |
min-1 |
20 |
15 |
13 |
12 |
10 |
|
最大裝模高度 |
mm |
600 |
750 |
900 |
1000 |
1000 |
|
裝模高度調節量 |
mm |
250 |
315 |
350 |
350 |
350 |
|
工作臺板尺寸（前后×左右×厚度） |
mm |
1250
2770
180 |
1600
2800
200 |
1600
3300
220 |
1600
3500
240 |
1600
3500
240 |
|
滑塊底面尺寸（前后×左右） |
mm |
1250
2770 |
1600
2800 |
1600
3300 |
1600
3500 |
1600
3500 |
|
打料行程（剛性） |
mm |
140 |
150 |
200 |
200 |
200 |
|
導軌間距離 |
mm |
2620 |
2700 |
3200 |
3400 |
3400 |
|
氣墊 |
頂出力 |
kN |
500 |
600 |
800 |
1000 |
1000 |
|
行程 |
mm |
200 |
200 |
220 |
240 |
240 |
|
主電動機功率 |
kW |
37 |
55 |
55 |
75 |
90 | |
